在现代科技飞速发展的时代，电子产品已广泛融入人们生活和工作的各个领域，成为不可或缺的重要组成部分。从日常使用的智能手机、平板电脑，到工业生产中的精密仪器设备，电子产品的稳定运行直接关系到人们的生活质量和生产效率。然而，潮湿作为一种常见的环境因素，却对电子产品的性能和可靠性构成了严重威胁。

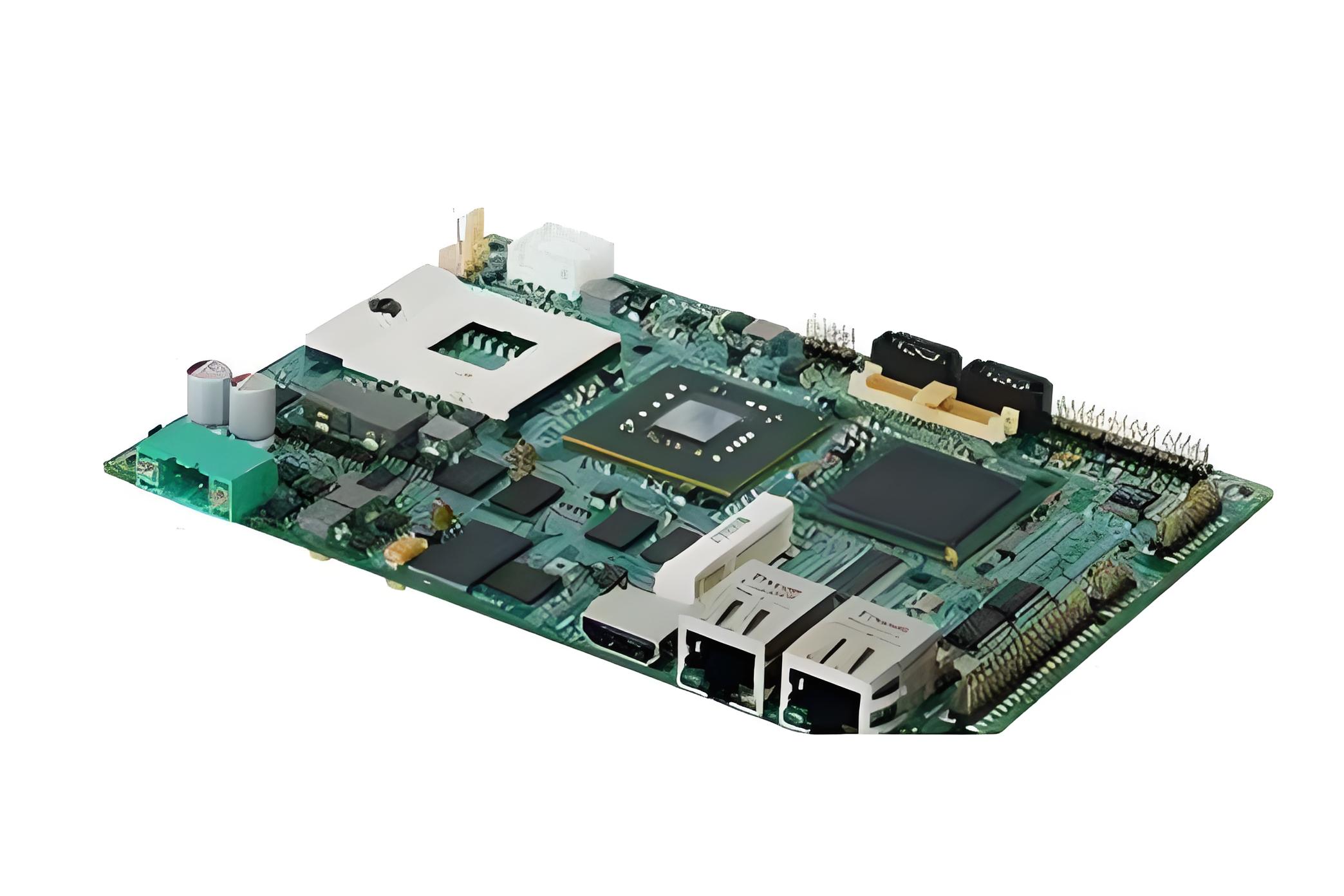

电子产品的正常运行依赖于电路板上精确设计的导电路径，这些路径确保电流能够按照预定的方式流动，从而实现各种功能。当湿气渗入电子元件内部时，情况就会发生变化。湿气中的水分是一种良好的电解质，能够在电路板上形成额外的导电通路。这可能导致原本相互绝缘的电路节点之间出现意外的电流流动，即发生短路故障。短路会使电流瞬间增大，超出电路元件的承受能力，进而引发过热现象。严重时，过热可能导致元件烧毁，使整个设备彻底失效。
例如，在一些潮湿的工业环境中，如纺织厂、造纸厂等，由于空气中湿度较高，电子设备长期处于这种环境下，短路故障的发生率明显增加。曾经有一家纺织厂的自动化生产设备，因为湿气侵入电路板，导致多个电子元件短路，设备突然停机，生产被迫中断。这次故障不仅造成了大量的产品积压，还导致了生产线的维修成本大幅增加，给企业带来了巨大的经济损失。
在显示方面，高湿环境对电子显示设备的影响尤为显著。以常见的液晶显示器（LCD）和有机发光二极管显示器（OLED）为例，当环境湿度升高时，显示器内部的水分会导致液晶分子或有机发光材料的排列发生变化。这将直接影响光线的透过和发射，从而使显示效果出现异常。表现为屏幕色彩失真、对比度降低、图像模糊等问题，严重影响用户的视觉体验。对于专业的设计工作者或电竞玩家来说，显示效果的下降可能会导致工作失误或游戏体验变差。
电子迁移是另一个因湿气引发的严重问题。湿气能够通过封装材料及元器件的接合面渗透到 IC 器件内部，与内部的金属导线发生化学反应，造成内部电路氧化、腐蚀。在电流的作用下，被腐蚀的金属原子会发生移动，即电子迁移现象。这会逐渐改变电路的电阻和电容特性，导致信号传输出现延迟、失真甚至中断。长期的电子迁移还会使金属导线逐渐变细，最终断裂，从而缩短元器件的使用寿命。据统计，在潮湿环境下使用的电子产品，其元器件因电子迁移而损坏的概率比正常环境高出数倍。
当潮气进入 IC 内部时，会引发一系列连锁反应。首先，水分与 IC 内部的金属部件接触，会发生氧化和腐蚀反应。金属被腐蚀后，其结构强度和导电性都会下降，这可能导致电路连接出现问题。随着温度的变化，进入 IC 内部的湿气会发生热膨胀。当温度升高时，水汽化为水蒸气，体积迅速膨胀，产生较大的压力。这种压力会作用在 IC 的封装材料和内部芯片上。如果压力过大，可能导致塑料封装材料从芯片或引脚框上分离，即出现脱层现象。脱层会破坏 IC 的密封性，使更多的湿气和杂质进入内部，进一步加剧腐蚀和损坏。在极端情况下，还可能导致芯片出现裂纹甚至元件爆裂，这不仅会使单个组件报废，严重时还会导致整机无法正常工作，只能报废处理。
曾经有一款智能手表，在用户不慎将其带入浴室后，由于浴室环境潮湿，手表内部的 IC 受到潮气侵蚀。起初，用户并未察觉手表出现问题，但随着时间的推移，手表开始出现显示异常、功能失灵等症状。拆开手表后发现，IC 的封装材料已经出现明显的脱层现象，芯片也有多处裂纹，最终该手表因无法修复而报废。
除了上述明显的故障和损坏外，潮湿还可能给电子产品留下潜在的质量隐患。一些因潮湿导致的轻微损伤，在产品出厂时可能并不会立即表现出来，而是隐藏在产品内部。这些潜在缺陷可能在后续的使用过程中，随着时间的推移、环境条件的变化或产品的频繁使用而逐渐恶化，最终引发故障。这不仅会影响产品的可靠性和稳定性，还会增加产品的售后维修成本和用户的使用风险。对于企业来说，潜在质量隐患可能导致产品召回、品牌声誉受损等严重后果，对企业的长期发展造成不利影响。
面对潮湿对电子产品造成的诸多危害，寻求有效的防护措施显得尤为重要。纳米涂层技术作为一种先进的表面处理技术，为电子产品提供了专业的防护解决方案。它能够在不影响电子产品原有性能的前提下，为其提供高效的防潮、防腐蚀保护，显著提升电子产品的可靠性和使用寿命。
纳米涂层技术是指在基材表面形成一层厚度在纳米尺度 (1-100 纳米) 的功能性薄膜的先进表面处理技术。与传统的微米级涂层相比，纳米级结构赋予了这些涂层独特的物理化学性质，使其在 PCB 防护领域展现出非凡的应用潜力。纳米涂层通过精确控制分子层面的排列与组合，能够实现传统材料无法达到的性能指标，如超疏水性、高透光性、优异导电性等。在 PCB 防护领域，纳米涂层主要分为疏水型纳米涂层、导电型纳米涂层、绝缘型纳米涂层和多功能复合纳米涂层等。
这些涂层的共同特点是能够在 PCB 表面形成均匀、致密且极薄的保护膜，厚度通常仅为传统涂层的 1/10 至 1/100，却提供数倍于传统涂层的防护效果。其防护原理主要基于以下几个方面：首先，纳米涂层中的纳米颗粒具有极大的比表面积和高表面能，能够与基材表面形成牢固的化学键合，从而确保涂层具有良好的附着力。其次，纳米涂层的微观结构通常具有特殊的孔隙结构或低表面能特性，能够有效地阻止水分、氧气和其他腐蚀性物质的渗透。例如，疏水型纳米涂层通过构建微观粗糙结构，实现超强防水性能，使水在涂层表面的接触角可达 150° 以上，形成水珠并迅速滚落，从而避免水分在表面停留和渗透。对于一些易氧化的金属部件，纳米涂层能够作为隔离层，阻止氧气与金属接触，从而防止氧化和腐蚀的发生。
纳米涂层技术在电子产品防护领域展现出诸多显著优势，使其成为传统防护技术的理想替代方案。在防护性能方面，纳米涂层具有超强的疏水性和疏油性，能够有效排斥液态水、汗液、油脂等污染物，防止其渗透到电子产品内部。实验数据表明，经过纳米涂层处理的电子产品在盐雾测试中表现优异，抗盐雾腐蚀能力是传统涂层的 3-5 倍，这对于在恶劣环境下使用的电子产品，如户外设备、航海仪器等尤为重要。纳米涂层的耐化学腐蚀性也显著优于传统涂层，能够抵抗酸碱、溶剂等多种化学物质的侵蚀，保护电子产品在复杂化学环境下的长期稳定工作。
从物理特性来看，尽管纳米涂层厚度极薄，但其耐磨性和附着力却十分出色。纳米颗粒与基材之间形成的化学键合使其附着力达到 5B 级 (ASTM D3359 标准)，远高于多数传统涂层的 3B-4B 级。在机械强度方面，某些纳米复合涂层的硬度可达 6H 以上 (铅笔硬度测试)，而重量却只有传统涂层的 1/3 到 1/2，这对于对重量敏感的电子产品，如智能手机、可穿戴设备等，具有重要意义。纳米涂层还能保持电子产品的柔韧性，不会因涂层本身而影响柔性电路板 (FPC) 的弯曲性能，这是传统刚性涂层难以企及的。
电气性能是电子产品涂层的核心考量指标之一。传统绝缘涂层虽然能提供良好的电绝缘性，但往往会影响散热性能。纳米涂层在这方面实现了突破，某些专为电子产品设计的纳米涂层不仅具有优异的绝缘性能 (体积电阻率＞10¹⁵Ω・cm)，还具备良好的导热性，有助于电子元器件的散热。对于高频应用场景，低介电常数 (ε＜2.5) 的纳米涂层能够最大限度地减少信号损耗，保证高速信号传输的完整性，这是传统涂层难以兼顾的。
在工艺适应性方面，纳米涂层的优势更为突出。传统涂层通常需要较长的固化时间 (数小时至数天)，而纳米涂层大多采用快速固化技术，室温下几分钟至几小时即可完全固化，大幅提高了生产效率。在施工工艺上，纳米涂层可采用喷涂、浸涂、刷涂等多种方式，且不需要复杂的预处理或后处理设备。特别是超声波纳米喷涂技术，通过精确控制雾化过程，能够实现复杂三维结构的均匀覆盖，涂层均匀性误差可控制在 ±5% 以内，这是传统空气喷涂 (±15-20%) 难以达到的精度。
纳米涂层技术在电子产品领域得到了广泛的应用，为各类电子产品的性能提升和可靠性保障发挥了重要作用。以空调控制电路板为例，空调控制电路板常处于高温高湿高盐雾的环境中，这些极端条件极易导致电路板表面绝缘电阻下降，引发电路短路和信号中断等问题。采用 PECVD 纳米镀膜后，电路板表面形成了一层坚韧且致密的保护膜，能够有效抵御高温、高湿和高盐雾的侵蚀，确保电路板在极端环境下的稳定性和可靠性。据统计，经过纳米涂层处理的空调控制电路板，其故障发生率相比未处理的电路板降低了 70% 以上，大大提高了空调的使用寿命和稳定性。
智能门锁电路板经常面临潮湿和盐雾腐蚀的威胁，这些环境因素会加速电路板的老化和损坏，降低门锁的安全性和可靠性。通过应用纳米镀膜，电路板表面形成了一层防腐蚀的保护层，能够有效抵御潮湿和盐雾的侵蚀，延长电路板的使用寿命，确保智能门锁的安全性和稳定性。例如，某品牌智能门锁在采用纳米涂层技术后，经过大量用户的实际使用反馈，即使在潮湿的南方地区使用多年，也未出现因电路板受潮而导致的故障，用户满意度显著提高。
扫地机经常工作在潮湿甚至有污水的环境中，电路板容易受潮和污染，导致电路短路和性能下降。采用纳米镀膜后，电路板表面形成了一层光滑且不易沾污的保护膜，能够有效防止水分和污垢的附着，提高电路板的防水性能和清洁性，确保扫地机的稳定运行。在实际使用中，经过纳米涂层处理的扫地机电路板，其防水性能达到 IPX7 级，能够在水下 1 米深度正常工作 30 分钟，大大提高了扫地机的适用性和可靠性。
除了上述纳米涂层技术在电子产品防潮防腐方面的应用，防结冰涂料作为一种特殊的功能性涂料，在一些特定的电子产品应用场景中也发挥着重要作用。在航空航天领域，飞机的机翼、雷达罩等部件在高空低温环境下容易结冰，这会严重影响飞机的飞行安全和性能。防结冰涂料通过在部件表面形成一层特殊的涂层，降低冰与表面的附着力，使冰难以在表面附着和生长，或者在结冰后能够更容易地脱落。
防结冰涂料的工作原理主要基于两种机制：一种是通过降低涂层表面的自由能，使冰与表面的粘附力减小，这种涂料通常含有低表面能的材料，如氟化物等；另一种是通过在涂层中添加特殊的物质，如相变材料或热致变色材料，利用材料的相变或吸热放热特性，来抑制冰的形成或加速冰的融化。
在电子设备用于户外低温环境的情况下，如户外监控摄像头、通信基站设备等，也面临着结冰的问题。防结冰涂料可以应用于这些设备的外壳、镜头等部位，防止因结冰而导致的设备故障或性能下降。例如，经过防结冰涂料处理的户外监控摄像头，在寒冷的冬季能够保持镜头表面清晰，不受冰层的影响，确保监控工作的正常进行。
绿科新材料科技有限公司专注于纳米涂层技术的研发与应用，其自主研发的绿科纳米涂层在电子产品防护领域展现出卓越的性能优势，为各类电子产品提供了全方位、高效的防护解决方案。
绿科纳米涂层具有超疏水性能，能够在电子产品表面形成类似荷叶效应的微观结构。当水分接触到涂层表面时，会迅速形成水珠并滚落，无法在表面停留和渗透。经测试，水珠在绿科纳米涂层表面的接触角可达 160° 以上，远高于普通防水材料。在湿度高达 95% 的环境中，经过绿科纳米涂层处理的电子产品，内部湿度始终保持在安全范围内，有效避免了因潮湿引发的短路、腐蚀等问题。即使在暴雨环境下，电子产品表面的水珠也能迅速滑落，不会对设备造成任何损害。
该涂层对盐雾、酸碱等腐蚀性环境具有出色的耐受性。在盐雾测试中，经过绿科纳米涂层处理的电路板，能够承受超过 1000 小时的盐雾腐蚀，而未处理的电路板在 200 小时内就出现了明显的腐蚀痕迹。这使得电子产品在海洋、化工等恶劣环境下也能稳定运行。在海洋监测设备中，绿科纳米涂层能够有效抵御海水的侵蚀，确保设备长期稳定地工作，为海洋研究提供可靠的数据支持。在化工生产中，纳米涂层可保护电子设备免受酸碱等化学物质的腐蚀，延长设备使用寿命，降低维护成本。
绿科纳米涂层对油、酸碱等多种化学物质具有优异的耐受性。无论是常见的有机溶剂，还是强酸碱溶液，都难以对其造成损害。这一特性使得电子产品在接触到各种化学物质时，仍能保持正常的性能。在实验室环境中，将经过纳米涂层处理的电子元件浸泡在浓硫酸中 24 小时后，取出清洗干净，元件表面无明显变化，功能也未受到任何影响。在工业生产中，一些电子设备可能会接触到润滑油、冷却液等化学物质，绿科纳米涂层能够有效防止这些物质对设备的侵蚀，保障设备的正常运行。
绿科纳米涂层能够承受从 -40℃到 150℃的高低温环境，在极端温度条件下，依然能够保持其物理和化学性能的稳定。无论是在寒冷的极地地区，还是在炎热的沙漠环境中，使用绿科纳米涂层防护的电子产品都能正常工作。在航天领域，设备需要在极端温度条件下运行，绿科纳米涂层能够为电子设备提供可靠的保护，确保设备在不同温度环境下的性能稳定。在汽车电子中，发动机舱内的温度变化剧烈，纳米涂层可保证电子元件在高温和低温环境下都能正常工作，提高汽车的可靠性和安全性。
绿科纳米涂层的施工工艺简单便捷，可采用喷涂、浸涂、刷涂等多种方式进行涂覆，适用于各种形状和材质的电子产品。施工过程中无需复杂的设备和工艺，大大提高了生产效率。该涂层材料无毒无害，不含有害物质，符合环保要求，不会对环境和人体造成任何危害。在大规模生产中，施工人员可以轻松地将纳米涂层涂覆在电子产品表面，而且无需担心环保问题，减少了企业的环保压力和成本。在电子消费品生产中，绿科纳米涂层的环保特性使其成为消费者放心选择的产品，有助于提升企业的品牌形象。

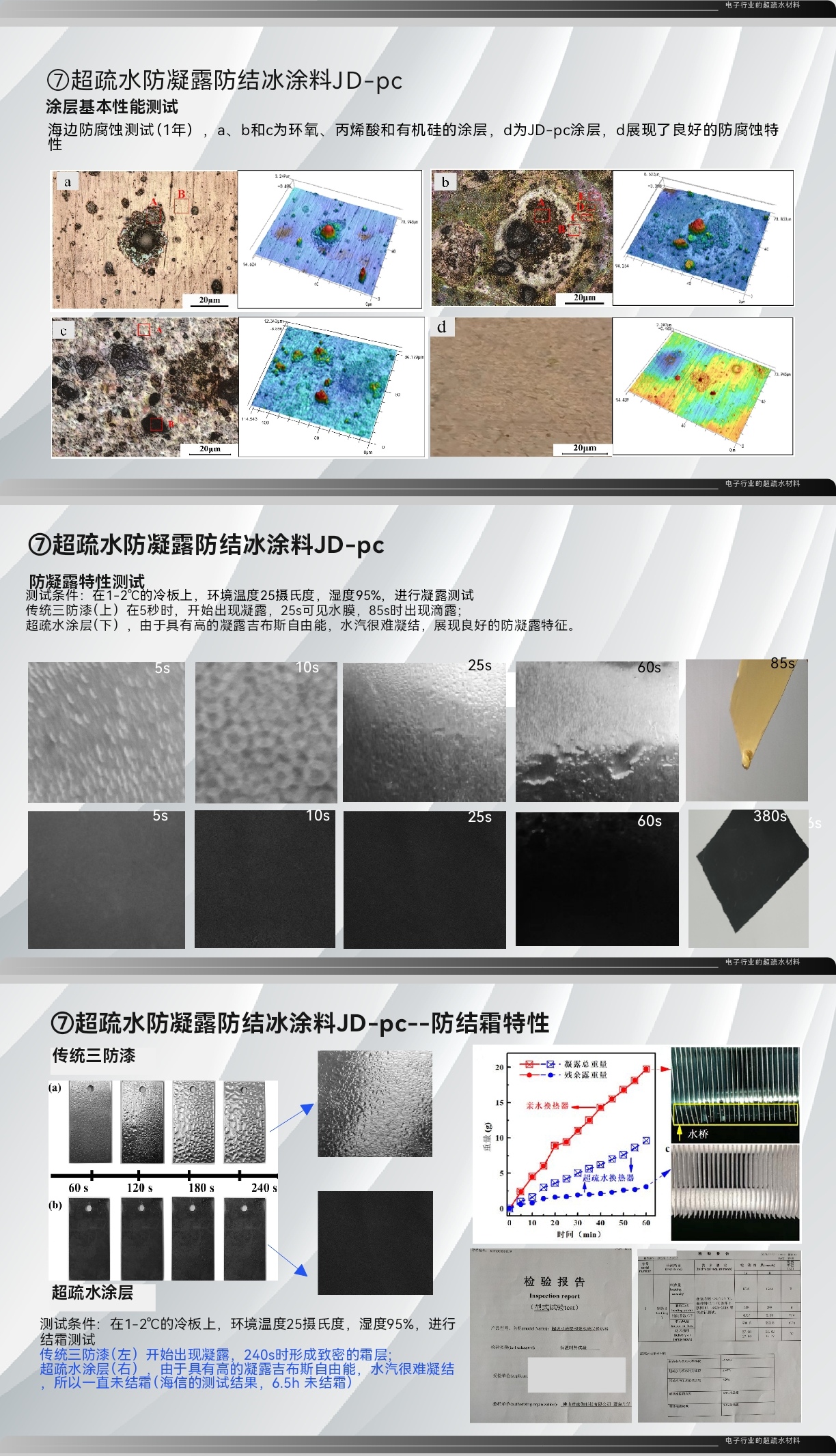

绿科的防冰雪涂料同样具有独特的优势，在电子产品面临结冰风险的场景中发挥重要作用。其采用特殊的配方和纳米技术，能够显著降低冰与涂层表面的附着力。通过在涂层中添加特定的低表面能材料和微观结构设计，使冰在表面难以附着和生长。即使在低温高湿的恶劣环境下，如高山地区的户外电子设备、寒冷地区的电力通信设备等，绿科防冰雪涂料也能有效防止设备表面结冰，确保设备正常运行。在实际应用中，经过绿科防冰雪涂料处理的户外监控摄像头，在冬季低温环境下，镜头表面不会结冰，始终保持清晰的视野，为安防监控提供可靠保障。
