超防纳米新材料CF-250耐高温防腐电子保护涂料

超防纳米新材料CF-250耐高温防腐电子保护涂料

CF-250涂料产品特点：

高温防腐涂料是一种单组分水性纳米陶瓷接枝改性的氟碳聚合物保护涂料，可以保护金属在高温高湿的腐蚀环境下工作。产品具有良好的耐高温、防水汽、防腐蚀特性，并具有一定韧性，可作为金属表面防护之用，由于涂层可薄涂，尤其适合对热交换有需求的场景。

CF-250涂料基本参数

溶剂类型：水

固含量 ＞38%

涂层硬度~4H

混合后可使用时间：可长期使用，使用后密封，防止结皮，长时间不用纳米陶瓷填料会分层，用前需摇匀

适用工艺：喷涂

固化条件：380℃，保温10分钟

成膜厚度：30微米

CF-250涂料施工方法（详见TDS）

1、基材表面喷砂脱脂（砂子目数建议80-100目），清理干净；2、将涂料充分摇匀，至底部无纳米陶瓷树脂沉积；

3、根据喷涂距离调整到合适的气量和出料量，可喷涂完一层后稍稍加大出气量快速扫喷一到两次，用反光检查漆膜平整度，再局部补喷或调整整体扫喷速度，出气量和距离。理想的干膜厚度为~30微米。

4、晾干后，进行烘烤固化，380℃，保温10分钟。注意：从常温开始升温，升至380℃开始计时，切忌直接放入380℃的炉腔。

耐高温防腐涂CF-250耐高温测试

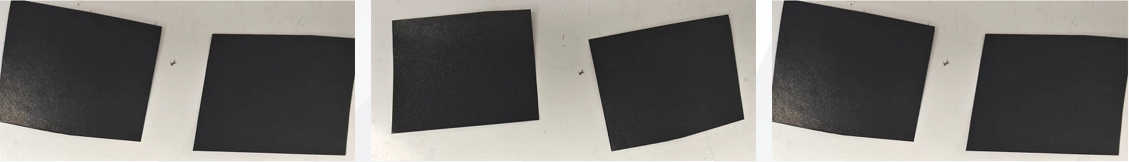

图一：250℃ 100h

图二：250℃ 300h

图三：250℃ 500h

耐高温防腐涂CF-250耐酸腐蚀测试

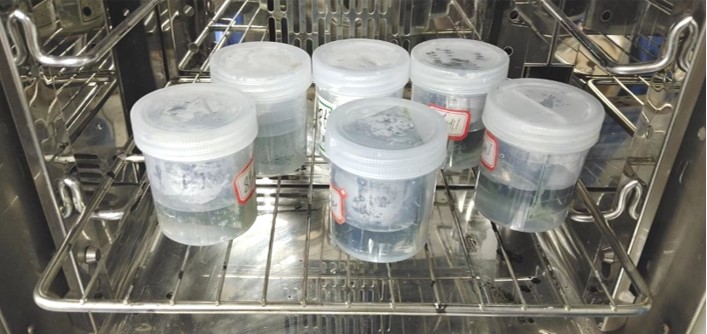

耐酸测试条件：80℃下把样品浸入19%HCl溶液

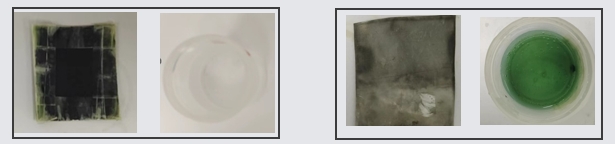

图左：碳钢+涂层19%盐酸80℃浸泡4h

图右：316L 19%盐酸80℃浸泡1h

耐高温防腐涂CF-250-耐酸腐蚀测试

耐碱测试条件：80℃下把样品浸入8%NaOH溶液

图左：碳钢+涂层， 80℃ NaOH溶液浸泡15h

图右：316L， 80℃ NaOH溶液浸泡15h

深圳市超防新材料技术有限公司是从事纳米新材料研发，推广应用的高科技公司。解决国家高端基础材料长期依赖进口，“卡脖子”技术关键技术研发，突破国外的技术壁垒 ，全自主研发出具有自主知识产权的系列新型材料，填补国内纳米级防护材料产业的空白。

团队研发成员30余人，其中博士12人，硕士18人，中组部千人计划1人，中科院百人计划1人，国务院特殊津贴获得者1人，广东省拔尖人才1人，省杰出青年1人，珠江新星1人。团队长期从事纳米新材料研发及产业化。

研发量产化的新型纳米材料是国内第一家，也是目前唯一 一家量产化，极具市场化竞争的新材料产品。
