超防纳米新材料CF-150+极端耐腐蚀电子防护涂料

超防纳米新材料CF-150+极端耐腐蚀电子防护涂料

基本代表了防腐的最高水平

CF-150+耐腐涂料产品特点

CF-150+是一种可熔融加工的含氟粉末涂料，在 150℃以下可以长期使用。具有极佳的耐化学性、低渗透性、优异的耐候性和良好的耐磨性，对强酸、强碱及强氧化剂都有极好的防护作用，基本代表了防腐的最高水平。

CF-150+耐腐涂料基本参数

外观：黑色粉末

熔点: 216-224 °C

密度: 1.68 g/L

附着力：0级

最高连续使用温度: 150 °C (根据 UL)

广泛耐化学性能 (pH 1-14)

热性能、化学性能和电性能的最佳结合

CF-150+耐腐涂料施工方法（详见TDS）

1）金属基底喷砂预处理：锈皮和其它氧化物要完全磨去，喷砂处理时可以使用16 目氧化铝或碳化

     硅，建议最小表面轮廓深度为0.05 mm；

2）金属件预热：在喷涂涂料，金属部件需要经过适当的预热，达到260-270℃；

3）静电喷涂：使用合适的静电喷枪，在热部件表面均匀喷涂，建议使用可进行电压调节的负静电枪进行KFL-0006粉末喷涂，通常电压在80-100kV，通过一次喷涂就可达到50-100μm。

4）烘烤固化：温度250±10℃时，通过充分烘烤获得良好的附着力，烘烤时间由部件厚度和烘烤温度决定。

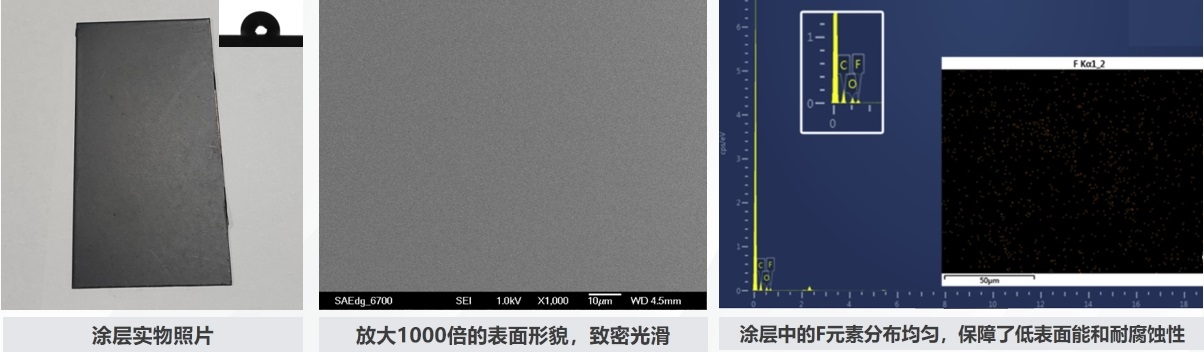

耐极端腐蚀的粉末涂料（CF-150+）

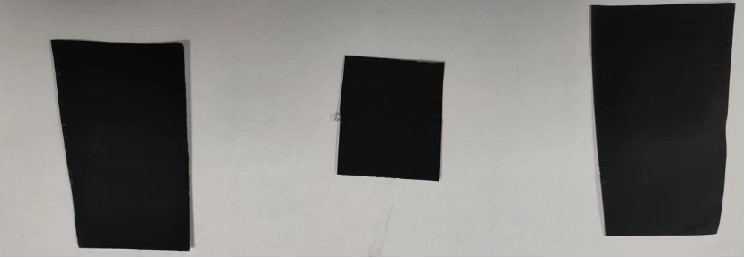

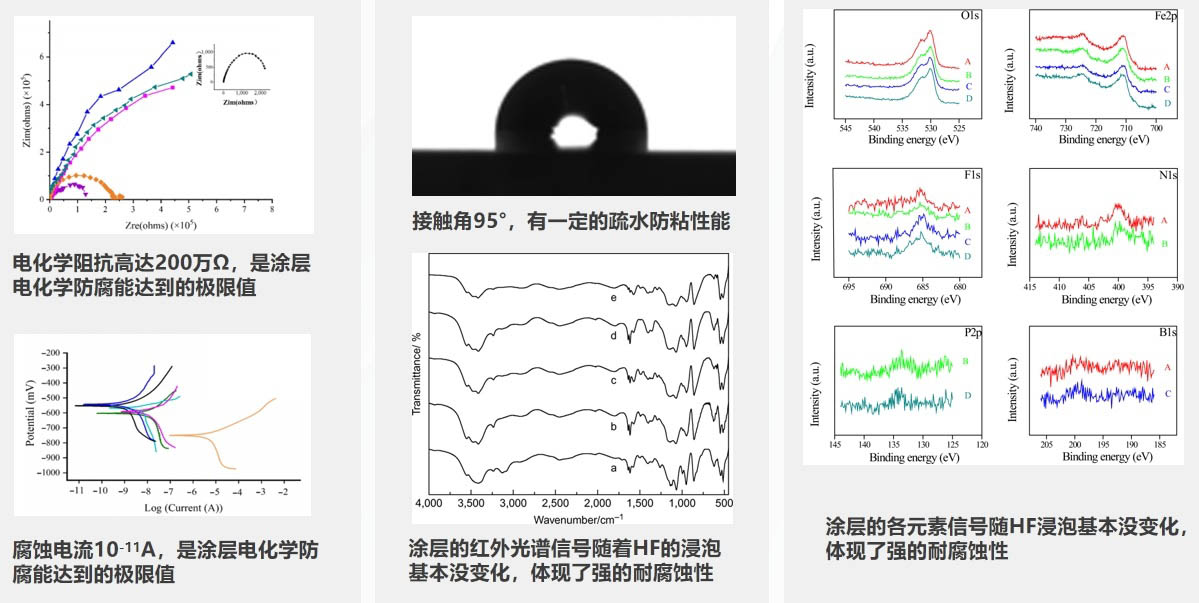

涂层在2%HF中90℃浸泡200h后，外观无任何变化

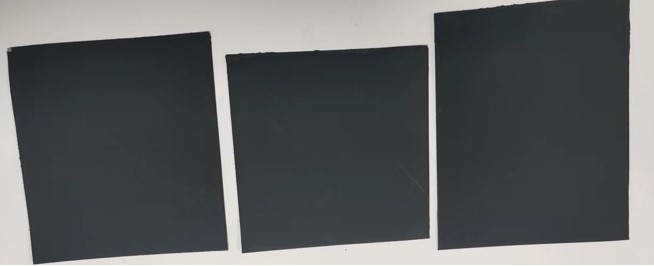

涂层在18%HCl溶液中90℃浸泡500h无任何变化

深圳市超防新材料技术有限公司是从事纳米新材料研发，推广应用的高科技公司。解决国家高端基础材料长期依赖进口，“卡脖子”技术关键技术研发，突破国外的技术壁垒 ，全自主研发出具有自主知识产权的系列新型材料，填补国内纳米级防护材料产业的空白。

团队研发成员30余人，其中博士12人，硕士18人，中组部千人计划1人，中科院百人计划1人，国务院特殊津贴获得者1人，广东省拔尖人才1人，省杰出青年1人，珠江新星1人。团队长期从事纳米新材料研发及产业化。

研发量产化的新型纳米材料是国内第一家，也是目前唯一 一家量产化，极具市场化竞争的新材料产品。

超防纳米新材料CF-150+极端耐腐蚀电子防护涂料
